天正华意【模拟断路器】_变压器直流电阻测试仪服务周到-阿奇乐乐
更新时间:2025-05-29 00:44:00
Tags: 模拟断路器

想知道模拟断路器产品为何如此受欢迎?观看视频,答案自在其中。
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 4 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |

购买模拟断路器,【天正华意电气设备(邢台市分公司)tianzh3611-83】是好的选择-,库存充足,大厂保障,全国发货,欢迎咨询,联系人:杨经理,地址:平度市平安路2号。

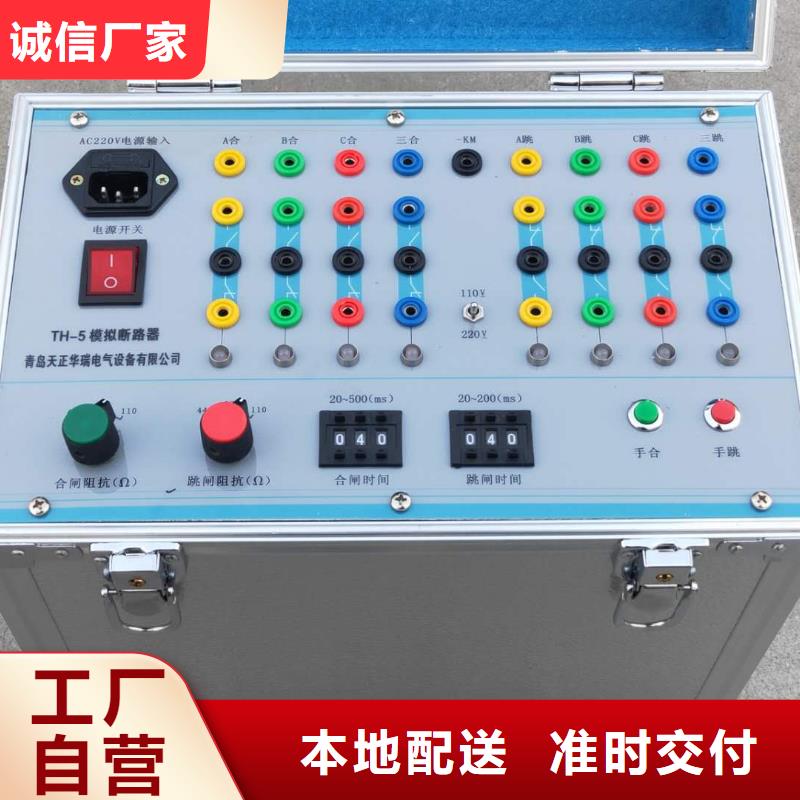

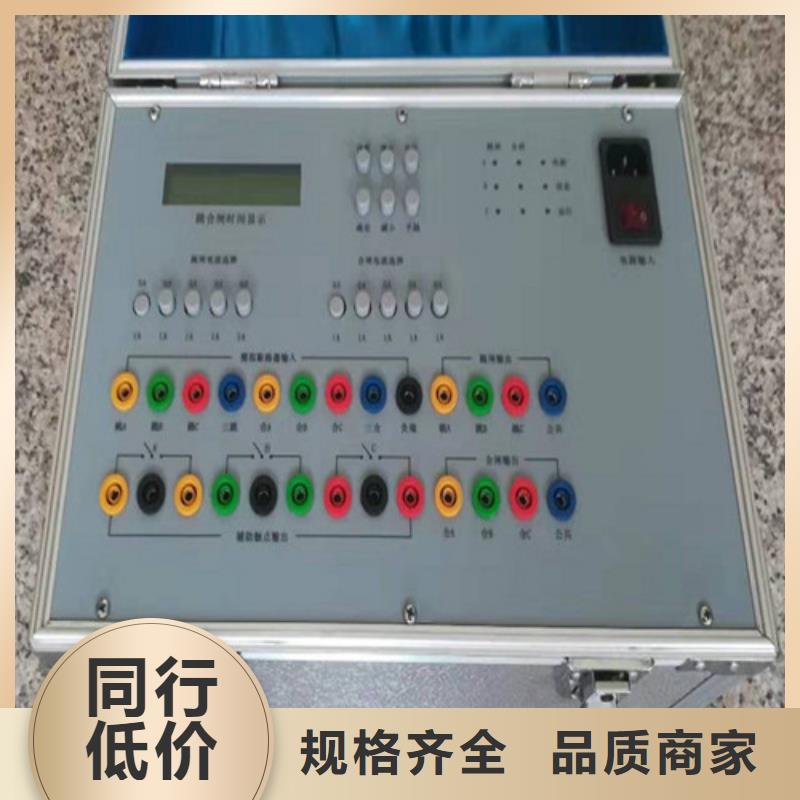

模拟断路器也可以选择单跳方式,将每一相作为一个单台三相断路器使用,三相可模拟三个单台的三相操作断路器。跳闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳闸电流回路,两回路功能完全相同。当任意一回路有跳闸电流时,断路器模拟装置就可以从合闸状态切换为跳闸状态,相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳闸电流,应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流,可将跳闸电流接入任意跳闸回路,也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。当按下“断路器失灵”按钮时,断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁,当加入跳、合闸电流时,断路器模拟装置不动作,延时1秒后,跳合闸电流自动断开,再经20秒延时,跳合闸回路重新自动接通。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应,每相有一对常开一对常闭接点,接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应,每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是,输出接点Ⅰ与输出接点Ⅱ动作是相互独立的,例如当只有跳闸Ⅰ回路有跳闸电流时,输出接点Ⅰ状态翻转(对应跳闸后状态),输出接点Ⅱ并不翻转,当跳闸Ⅰ、Ⅱ同时有电流时,输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。4、断路器失灵——当按下“断路器失灵”按钮时,断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁,当加入跳、合闸电流时,断路器模拟装置不动作,延时1秒后,跳合闸电流自动断开,再经20秒延时,跳合闸回路重新自动接通。

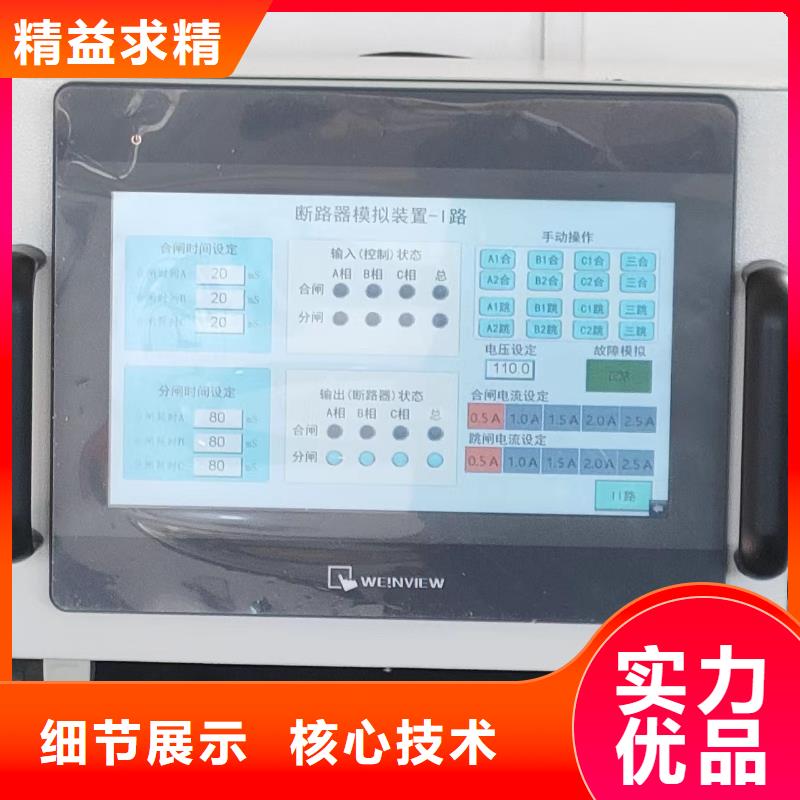

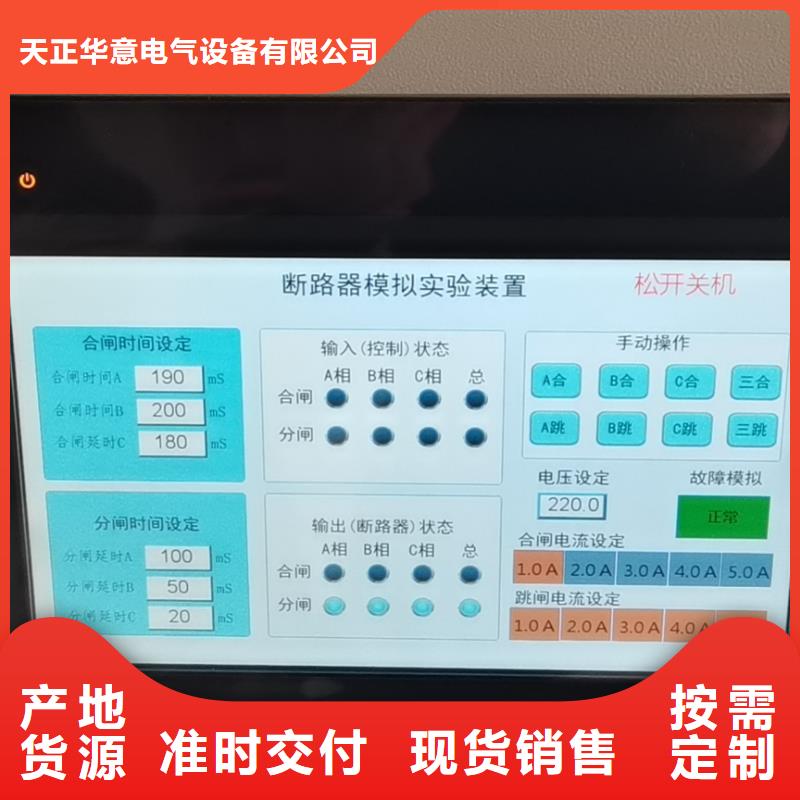

模拟断路器电压设定:设定机带程控稳压电源输出电压,此电压也是模拟断路器跳合闸线圈动作电压,程序根据此电压自动计算出,模拟断路器的动作电流。共分5档用户自己选择所需电流。7.故障模拟(断路器失灵)开关:当按下此按钮后,断路器模拟装置失灵,虽然接到跳闸命令,但不跳闸,电流线圈中有电流,并保持1s后电流消失,间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8.跳闸电流选择开关:跳闸电流每一个动作电压下可以选择5个电流,用户可自行选择9.合闸电流选择开关:同跳闸电流选择。七.操作方法本装置和继电保护测试装置配合使用。a)具体操作方法如下:①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构,只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构,可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时,可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关,设置直流电压输出至合适值,用此电压作为操作回路电压。应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例,模拟断路器也可独立使用;如没有其它接点需要断路器控制,也可不用模拟断路器的跳合闸输出,观察跳合闸指示灯即可。b)自动重合闸试验自动重合闸装置是将因故跳开的断路器按需要自动投入的一种自动装置。电力系统的运行经 验表明,架空线路故障大多数是瞬时性故障,少数为性故障。对于瞬时性故障 ,借助自动重合闸装置既能迅速恢复正常的供电。运行统计资料表明,输电线路向动重合闸装置的动作成功率(用重合闸成功的次数与总动作次数之比表示)约在60%~90%之间。可见采用自动重合闸装置的效益是很可观的。但反复的试验会使断路器的通断容量降低,影响了断路榕的工作靠性。高压断路端是电力系统二次设备中控制和保护的关键电器,受它控制和保护的电路,无论在空载、 负载或短路故障状态,都应可靠动作。为了尽量减少高压断路器的动作次数,一般情况用模拟断路器代替真实断路器做自动重合闸试验,以避免由于重复的整组试验造成高压断路器反复分合带乡长不良影响。

模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式(2):手动跳开模拟断路器A相开关,模拟主保护跳开4DL、1DL,备自投装置延时S2自动投入2DL、5DL,可用1DL2-1起表,2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。(3)三台变四母线两分段母联自投方式如下图:正常运行时1DL、3DL、4DL、6DL合闸状态,2DL、5DL分闸状态。模拟开关A相对应1DL,B相对应2DL,C相对应4DL(次试验),C相对应5DL(第二次试验)。试验接线如下图:动作方式(1):该方式做两次,手动拉开K开关,模拟#1变上电源失压,备自投装置判断#1母线失压,1DL无流。II母线有压,延时S1将自动断开断路器1DL,合2DL,跳4DL(次)、合5DL(第二次)。可用K开关起表,1DL2-1或2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式(2):该方式做两次,手动跳开模拟断路器A相开关,模拟主保护跳开1DL,备自投装置延时S2跳4DL,合2DL、5DL。可用1DL2-1起表,2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似,在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同,请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器,并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路
